Blöcke verlinken
Blockreferenzen miteinander verlinken
Mit diesem Werkzeug ist es möglich zwei Blockreferenzen miteinander zu verknüpfen. Dabei ist es egal, ob sich die beiden Blockreferenzen in der gleichen Zeichnung oder in unterschiedlichen Zeichnungen befinden.
Einsatmöglichkeiten sind für dieses Programm vielfältig, sei es das Verknüpfen von Kabelwegen wobei hier eine Sicherung mit einem Verbraucher verknüpft werden kann, oder das Verknüpfen eines Möbel darstellenden Blockes in einer Zeichnung mit einem Bauteil in einer passenden Detailzeichnung uvm.

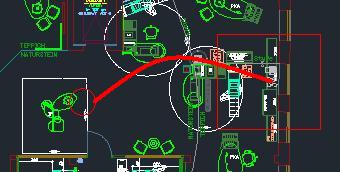

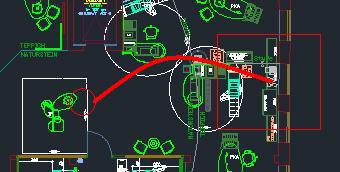

Das Programm bringt eine Funktionalität mit sich, die es dem Anwender erlaubt einfach auf eine verknüpfte Blockreferenz zu klicken und sofort wird ihm per Zoom und blinkender Markierung das verknüpfte Gegenstück in der gleichen Zeichnung angezeigt. Befindet sich das Gegenstück in einer anderen Zeichnung, so wird diese geöffnet, auf die verknüpfte Blockreferenz gezoomt und zusätzlich durch eine blinkende Umrandung gekennzeichnet.

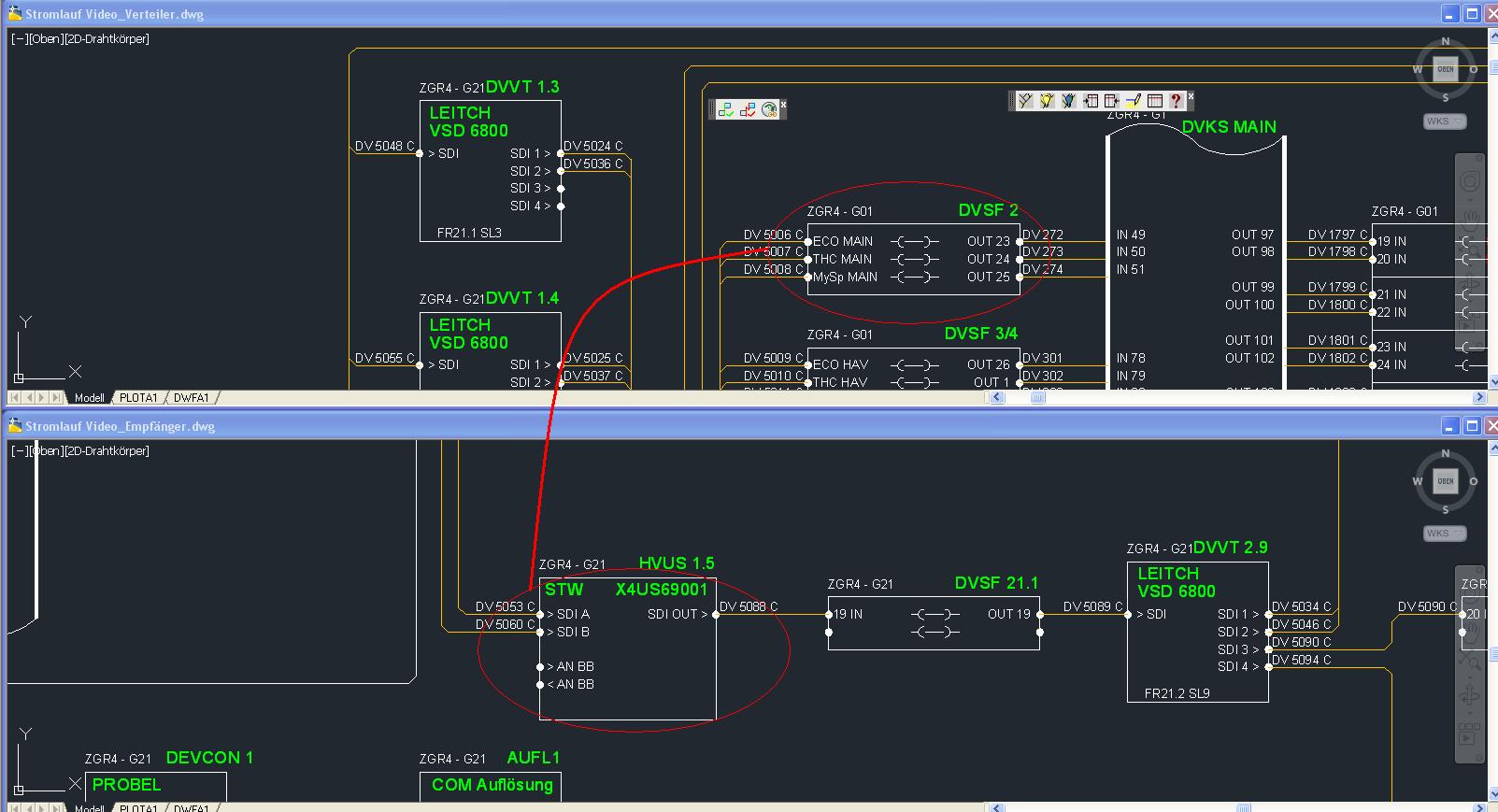

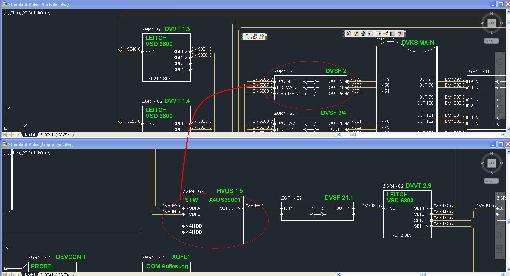

Verknüpfung von 2 Blockreferenzen aus unterschiedlichen Zeichnungen
