CAD2XLS Pro

V6.2  (01.2022)      Noch schnelleres Auslesen!

Der Alleskönner unter den Attributsextraktion Tools

Diese Programm bietet folgende Möglichkeiten:

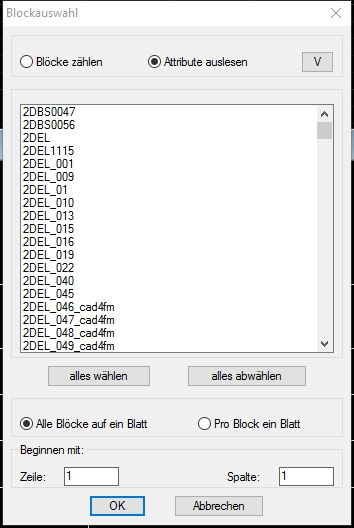

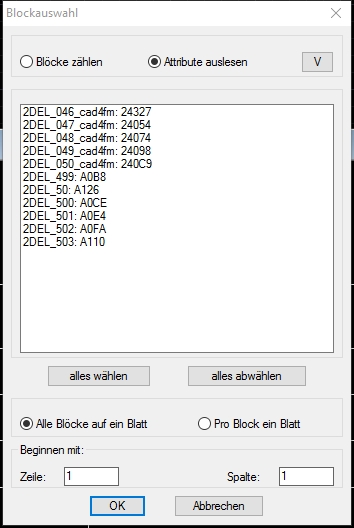

  • Auslesen von Attributwerten aus auswählbaren Blöcken und exportieren in eine Excel Datei. Einschließlich konstanter Attribute
    *NEU* jetzt auch für dynamische Blöcke
  • Ändern der Blocknamen
  • Hinzufügen, löschen und anders sortieren von Attributen, sowie Sichtbarkeitssteuerung und Eigenschaftsänderung der Attribute.
  • Einlesen von Inhalten einer Excel Datei und importieren der Werte in Attribute von Blockreferenzen einer Zeichnungsdatei.

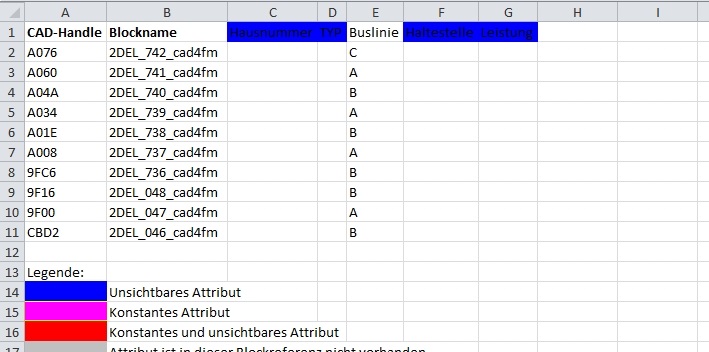

Export in eine Exceldatei und Auflistung der ausgelesenen Attributwerte.

Die jeweiligen Attributbezeichnungen werden als Überschrift für die einzelnen Spalten benutzt.

Spalte A enthält die CAD-Handles der Blockreferenzen und darf nicht verändert werden.

Spalte B enthält die Blocknamen der Referenzen. Die Blocknamen können geändert werden. Somit ist es möglich aus gleichnamigen Blockreferenzen unterschidlich Namige zu erstellen und andersherum.

Es werden alle Attributsnamen in einer Überschriftszeile aufgeführt. Blöcke die das jeweilige Attribut nicht enthalten, werden an der Stelle mit GRAU markierten Zellen dargestellt.

Um neue Attribute anzulegen wird einfach ein neuer Eintrag in der Zeile 1 (Attributbezeichnung - Überschrift) erstellt. Zum Löschen einfach die Spalten entfenen. Neusortieren durch verschieben der Spalten.

Eigenschaften ändern durch einfärben der jeweiligen Überschrift in ROT für konstantes, unsichtbares Attribut, MAGENTA für konstantes Attribut und BLAU für unsichtbares Attribut.

Weitere Programmvarianten, u.A. Multidateienbearbeitung auf Anfrage

Download Download Testversion CAD2XLS (30 Tage voll Funktionsfähig)

(Alle Preise incl. 19% MWST.)
