Diese Toolsammlung enthält 3 Bemaßungsfunktionen zum Bemassen von:

- Kistenobjekten (bembox)

- Polylinienabschnitten (bempoly)

- Bögen oder Radien zueinander (arcextdim)

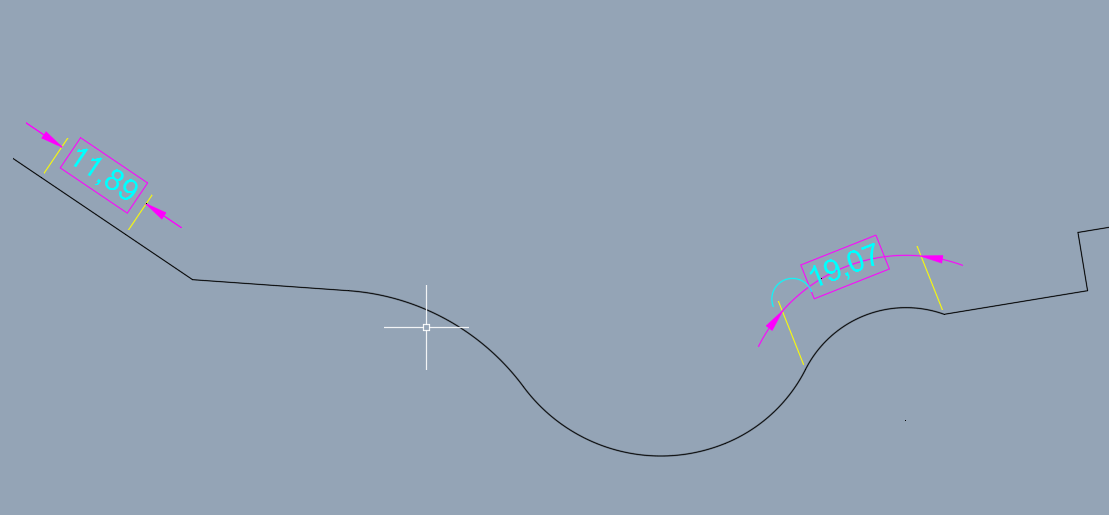

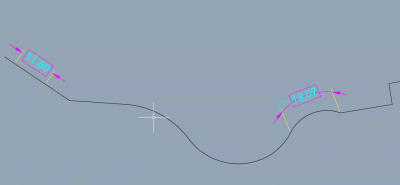

Bemassen von Polylinienabschnitten mit oder ohne Bogensegmenten

Mit diesem Tool ist es möglich einen Polylinienabschnitt mit einer Masskette zu versehen. Die Bemassung erfolgt als unbenannter Block, der die Eigenschaften der Darstellung des eingestellten Bemassungsstils übernimmt.

Es wird die tatsächliche Länge des Polylinienabschnittes als Masstext angegeben und nicht der relative Abstand der beiden Bemassungspunkte

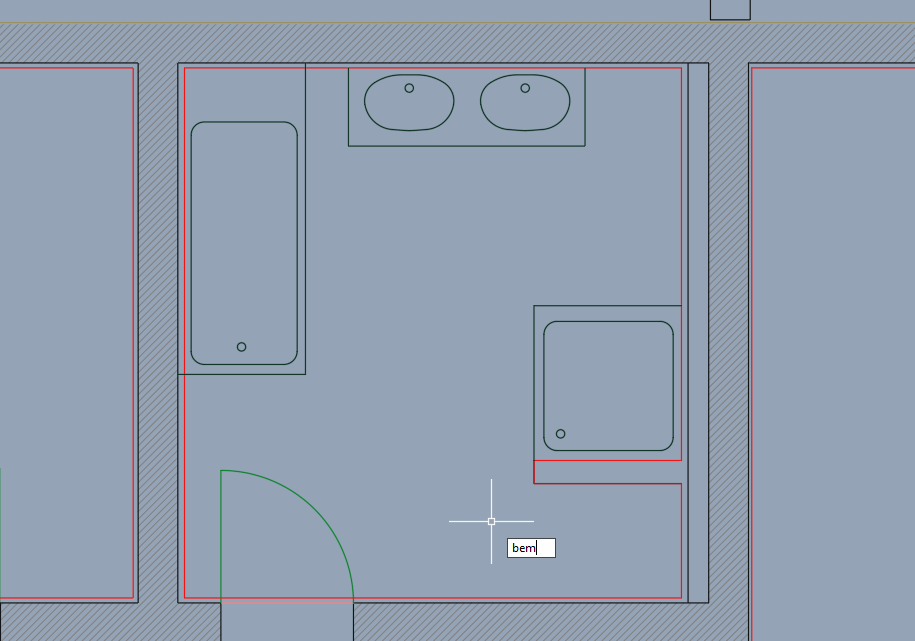

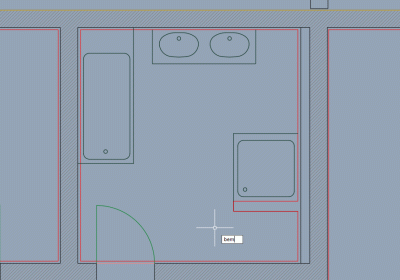

Bembox dient zum Bemassen von Blockreferenzen mit seinen X und Y Ausdehnungen. Somit können einfach Packmasse oder eben nur die Abmessungen durch einen Klick ermittelt und als dynamisch veränderbarer Mtext innerhalb der Blockgrenzen eingetragen werden.

Wird der Block in seinen Abmessungen verändert, so passt sich auch der Mtext an.

Wird kein Block gewählt, so fordert das Tool den Anwender auf die 4 notwendigen Punkte durch Mouseklick zu zeigen.

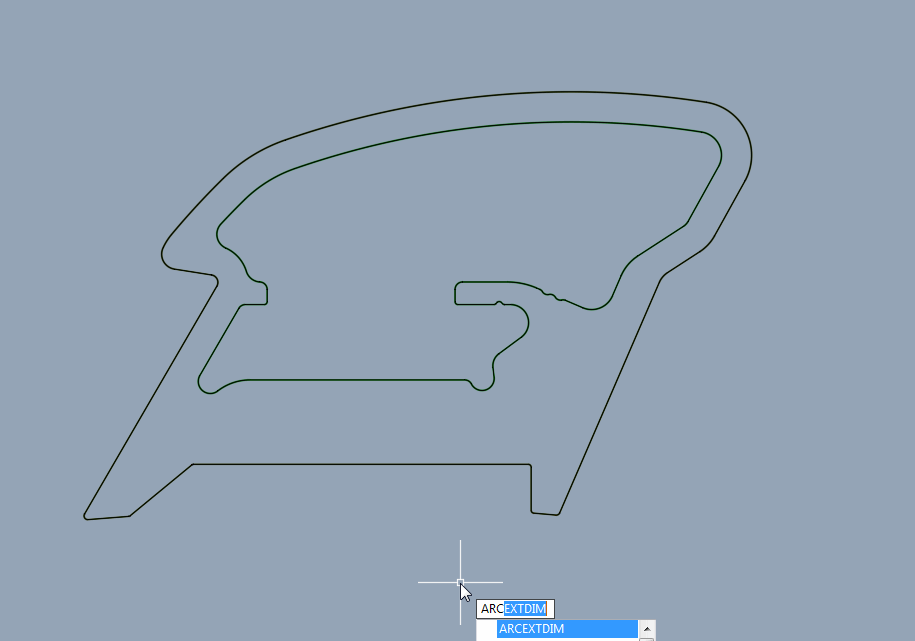

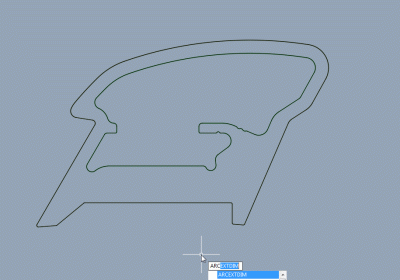

Diese Tool dient zum Bemaßen von Bögen zueinander. Ähnlich wie mit einer Schieblehre gemessen werden würde. Dabei wird immer der optimale geringste Abstand zwischen 2 Bogensegmenten zueinender ermittelt. Da der Abstand von z.B. Mittelpunkt Bogenlänge  zu Mittelpunkt Bogenlänge nicht der tatsächlichen Entfernung die Radien zueinander haben, ist es erforderlich die Punkte auf den Bogensegmenten zu ermitteln, die den tatsächlich geringsten Abstand zueinander haben.
Die dann erzeugte Bemaßung wird mit dem aktuell eingestellten Bemaßungsstil erstellt
