ArchDim V6.4
ArchDim ist eine Architekturbemassungshilfe, die automatisch die Bemassung an eine DIN gerechte Darstellung mit einer hochgestellten 5 anpasst. Es werden keine speziellen Bemaßungsstile oder Einstellungen benötigt. Die erstellten Bemaßungen sind reine AutoCAD / BricsCAD Bemaßungsobjekte.

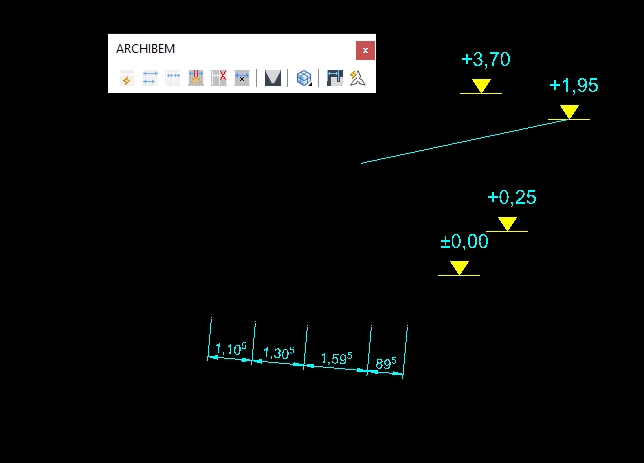

Zusätzlich sind nun Höhenkoten in intelligenten Abhängigkeiten setzbar und Editierbar.
- 3. Nachkommazahl auf ganze 5mm Auf- oder Abrunden und Hochstellen.
- führende Null und Punkt unterdrücken (Bei cm Einheiten).
- automatische Nachführung der Maßzahl bei Veränderung der Maßkette.

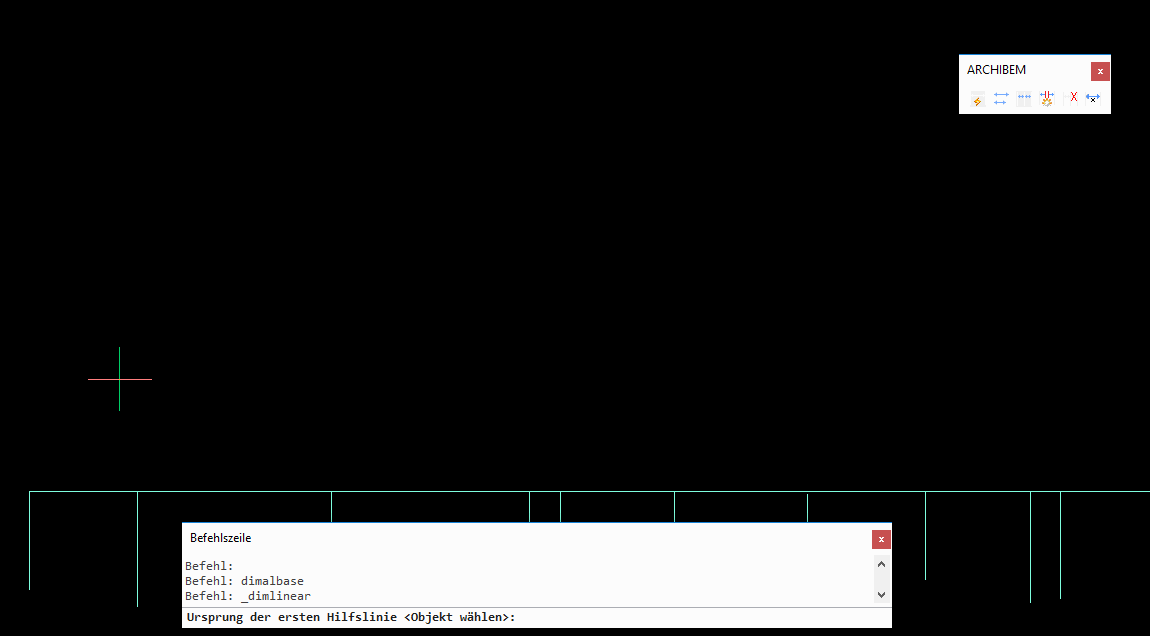

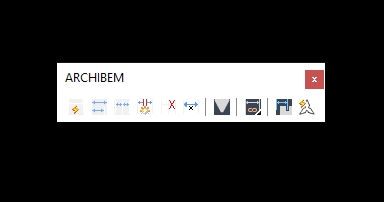

- zusätzlicher Befehl um 'aus dem Stand heraus' weiter zu bemaßen.
Bemaßungen werden zu einer Gruppe zusammengefasst.
- zusätzlicher Befehl um 'aus dem Stand heraus' mit Basislinenbemaßung
weiter zu bemaßen. Bemaßungen werden zu einer Gruppe zusammengefasst.
- zusätzlicher Befehl um Bemaßungen aus einer 'Kette' zu löschen.
Die benachbarte Bemassung wird um die gelöschte verlängert.
- zusätzlicher Befehl um eine Bemaßung in 2 aufzuteilen.
- zusätzlicher Befehl um ein Öffnungsmaß einzutragen.
- zusätzlicher Befehl um Bemßungsgruppen aufzuteilen
- Befehl zum setzen von Höhenkoten (einzeln oder in einer Kette)
- Kontextmenüeinträge zur Bearbeitung von Höhenkoten

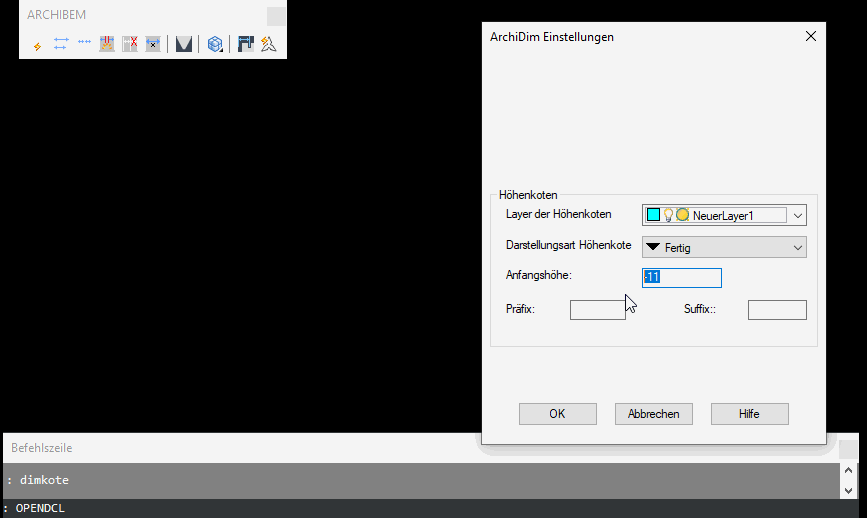

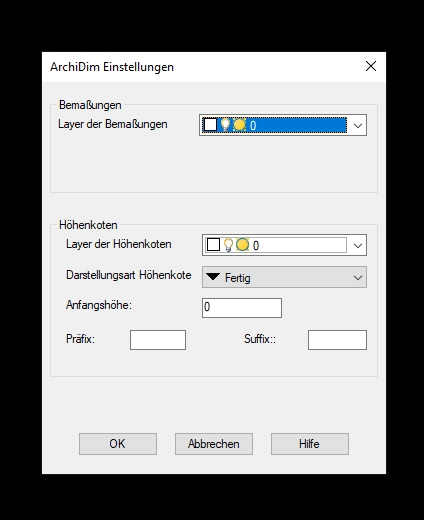

- Dialogbox zur Einstellung von Layer oder Darstellung der Koten
Lauffähig ab AutoCAD/BricsCAD V18 nur PRO und Platinum Editionen. LITE/LT nur bedingt
Es wird die OpenDCL-Runtime benötigt download >>
